راهنمای جامع باتری دستگاه کارتخوان؛ انواع مشخصات، خرابی و انتخاب باتری مناسب

باتری یکی از قطعات مهم در دستگاه‌های کارتخوان است؛ به‌خصوص در کارتخوان‌های سیار که بخش قابل توجهی از زمان کارکرد دستگاه به انرژی ذخیره‌شده در باتری وابسته است. کاهش ظرفیت، خرابی سلول، مشکل در کانکتور یا استفاده از باتری نامناسب می‌تواند باعث کاهش زمان کارکرد، خاموش شدن ناگهانی و اختلال در عملکرد دستگاه شود.

شناخت مشخصات باتری کارتخوان فقط برای تعمیرکاران و فروشندگان قطعات کاربرد ندارد. هنگام خرید باتری جایگزین نیز دانستن مفاهیمی مانند ولتاژ، ظرفیت، انرژی، تعداد سلول، حداکثر ولتاژ شارژ، کانکتور و مدار محافظ اهمیت زیادی دارد.

در این مقاله، ساختار باتری کارتخوان، انواع باتری، نحوه خواندن مشخصات درج‌شده روی باتری، دلایل خرابی، علائم فرسودگی، روش انتخاب باتری مناسب و نکات مهم تعویض و نگهداری آن را بررسی می‌کنیم.

---

۱. باتری کارتخوان چیست و چرا اهمیت دارد؟

باتری کارتخوان چه وظیفه‌ای دارد؟

باتری وظیفه ذخیره انرژی الکتریکی و تأمین انرژی مورد نیاز دستگاه کارتخوان را بر عهده دارد. دستگاه از این انرژی برای عملکرد بخش‌هایی مانند نمایشگر، پردازنده، ارتباطات، کارت‌خوان، چاپگر و سایر مدارهای داخلی استفاده می‌کند.

در کارتخوان‌های ثابت معمولاً دستگاه بیشتر زمان خود را به منبع تغذیه متصل است، اما در کارتخوان‌های سیار، باتری نقش بسیار مهم‌تری دارد و امکان استفاده از دستگاه بدون اتصال مستقیم به برق را فراهم می‌کند.

چرا باتری در کارتخوان‌های سیار اهمیت بیشتری دارد؟

در کارتخوان‌های سیار، ظرفیت و سلامت باتری مستقیماً روی مدت زمان قابل استفاده از دستگاه تأثیر می‌گذارد.

اگر باتری فرسوده شده باشد، ممکن است دستگاه:

• مدت کوتاه‌تری با یک بار شارژ کار کند.
• سریع‌تر شارژ خود را از دست بدهد.
• هنگام انجام تراکنش خاموش شود.
• هنگام چاپ رسید خاموش یا ریست شود.
• بدون اتصال به شارژر روشن نماند.

بنابراین باتری سالم یکی از عوامل مهم در عملکرد پایدار کارتخوان‌های سیار است.

باتری کارتخوان فقط یک منبع انرژی نیست

باتری‌های مورد استفاده در کارتخوان‌ها معمولاً یک پک ساده از سلول‌های شیمیایی نیستند. بسته به طراحی، ممکن است شامل یک یا چند سلول، مدار محافظ، سیم‌ها و کانکتور باشند.

به همین دلیل هنگام انتخاب باتری جایگزین، تنها نگاه کردن به ظرفیت باتری کافی نیست و باید مجموعه مشخصات آن بررسی شود.

---

۲. انواع باتری مورد استفاده در دستگاه‌های کارتخوان

باتری لیتیوم یون (Li-ion)

یکی از فناوری‌های رایج مورد استفاده در باتری‌های قابل شارژ کارتخوان، لیتیوم یون (Lithium-ion) است.

باتری‌های لیتیوم یون در انواع مختلف شیمیایی و ساختاری تولید می‌شوند و به دلیل نسبت مناسب انرژی به وزن و اندازه، در بسیاری از تجهیزات الکترونیکی قابل حمل کاربرد دارند.

باتری لیتیوم پلیمر (Li-Po)

لیتیوم پلیمر (Lithium Polymer) نیز یکی از انواع باتری‌های قابل شارژ در خانواده باتری‌های لیتیومی است.

نکته مهم این است که Li-Po را نباید صرفاً یک شیمی کاملاً جدا از Li-ion در نظر گرفت. اصطلاح Li-Po بیشتر به ساختار و نحوه ساخت باتری اشاره دارد و باتری‌های لیتیوم پلیمر می‌توانند با شیمی‌های مختلف لیتیوم یونی ساخته شوند.

به همین دلیل هنگام جایگزینی باتری، صرفاً عبارت Li-ion یا Li-Po معیار کافی نیست و باید مشخصات کامل باتری و سازگاری آن با دستگاه بررسی شود.

تفاوت باتری Li-ion و Li-Po در کارتخوان

تفاوت این دو را نباید تنها بر اساس نام آنها بررسی کرد. شکل و ساختار پک، نوع سلول، ولتاژ، ظرفیت، مدار محافظ و نحوه اتصال به دستگاه همگی اهمیت دارند.

بنابراین اگر باتری جدیدی از نظر ظاهری مشابه باتری قبلی باشد، اما مشخصات الکتریکی و ساختاری متفاوتی داشته باشد، لزوماً جایگزین مناسبی نیست.

چرا بعضی کارتخوان‌ها باتری یک‌سلولی و بعضی دو‌سلولی دارند؟

طراحی مدار تغذیه کارتخوان‌ها با یکدیگر متفاوت است. به همین دلیل برخی دستگاه‌ها از پک‌های یک‌سلولی و برخی از پک‌های دو‌سلولی استفاده می‌کنند.

در باتری‌های لیتیوم یونی متداول، ولتاژ نامی هر سلول معمولاً حدود ۳.۶ تا ۳.۷ ولت است. برخی سازندگان ۳.۶V و برخی ۳.۷V را روی محصول درج می‌کنند.

بنابراین یک پک یک‌سلولی معمولاً حدود:

۳.۶ تا ۳.۷V

و یک پک دو‌سلولی که سلول‌های آن به صورت سری متصل شده‌اند، معمولاً حدود:

۷.۲ تا ۷.۴V

ولتاژ نامی دارد.

---

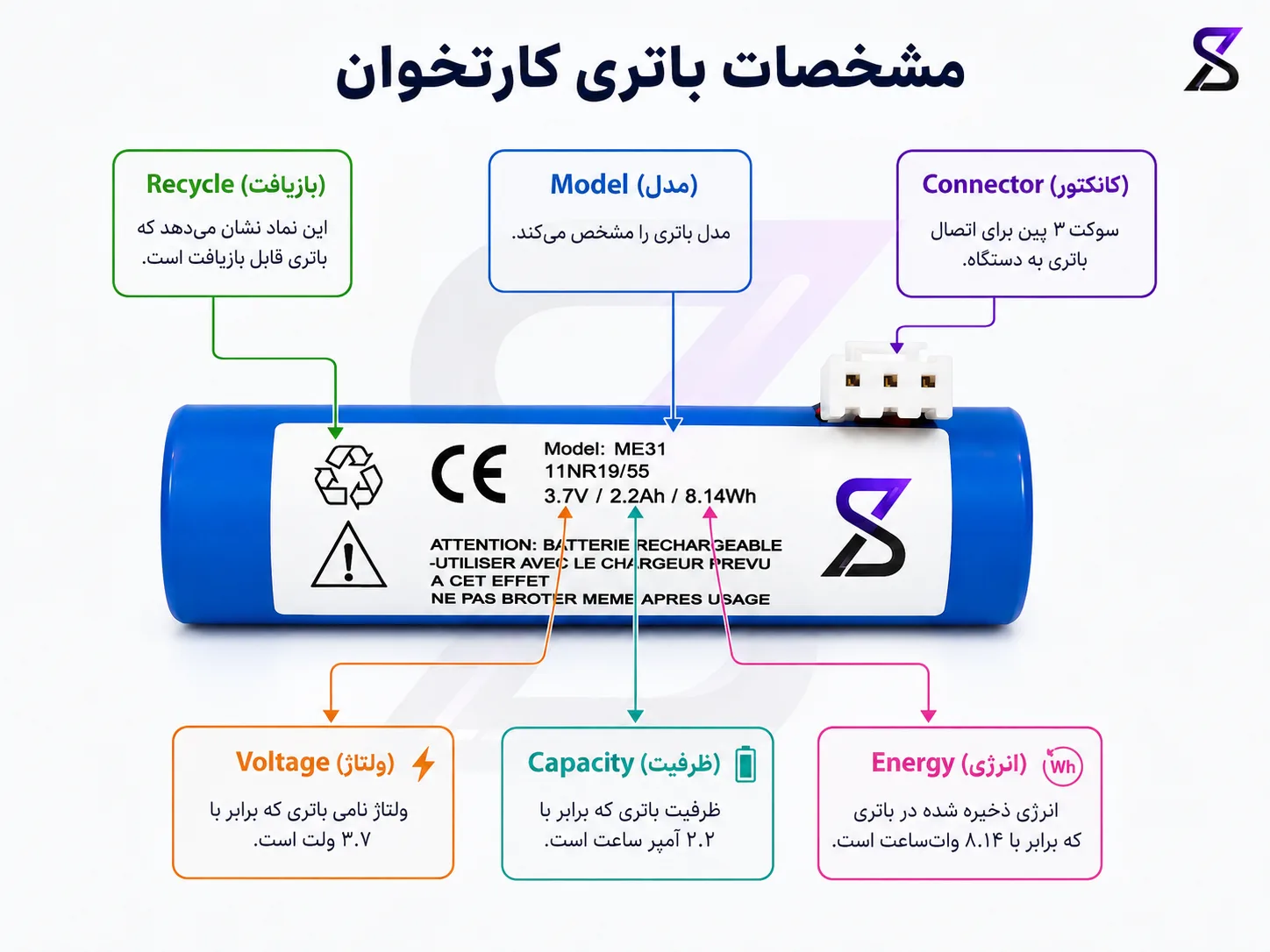

۳. مشخصات روی باتری کارتخوان چه معنایی دارند؟

روی باتری‌های کارتخوان معمولاً اطلاعاتی درج می‌شود که برای شناسایی و انتخاب باتری اهمیت دارند.

برای مثال ممکن است روی یک باتری نوشته شده باشد:

۳.۷V – ۲۲۰۰mAh – ۸.۱۴Wh – ۱ Cell – ۴.۲V

هر یک از این اعداد مفهوم مشخصی دارد.

ولتاژ باتری (V) چیست؟

ولتاژ با واحد ولت (V) نشان‌دهنده اختلاف پتانسیل الکتریکی باتری است.

در بسیاری از باتری‌های لیتیوم یونی متداول، ولتاژ نامی هر سلول حدود ۳.۶ تا ۳.۷ ولت است. اما ولتاژ واقعی باتری در طول شارژ و تخلیه ثابت نمی‌ماند.

بنابراین وقتی روی یک باتری عبارت ۳.۷V نوشته شده، این عدد معمولاً به ولتاژ نامی اشاره دارد، نه اینکه باتری در تمام مدت دقیقاً ۳.۷ ولت خروجی داشته باشد.

ظرفیت باتری (mAh) چیست؟

ظرفیت باتری معمولاً با واحد میلی‌آمپرساعت (mAh) بیان می‌شود.

برای مثال:

۲۲۰۰mAh

به ظرفیت اسمی باتری اشاره دارد.

به طور کلی، هرچه ظرفیت باتری بیشتر باشد، در شرایط یکسان امکان ذخیره انرژی بیشتری وجود دارد؛ اما ظرفیت بالاتر به تنهایی به معنی سازگاری باتری با دستگاه نیست.

انرژی باتری (Wh) چیست؟

انرژی ذخیره‌شده در باتری معمولاً با واحد وات‌ساعت (Wh) بیان می‌شود.

برای محاسبه تقریبی انرژی اسمی باتری می‌توان از رابطه زیر استفاده کرد:

Wh = V × Ah

مثلاً:

۳.۷V × ۲.۲Ah = ۸.۱۴Wh

بنابراین باتری ۳.۷ ولت با ظرفیت ۲۲۰۰mAh، حدود ۸.۱۴Wh انرژی اسمی دارد.

تعداد سلول باتری چیست؟

تعداد سلول مشخص می‌کند پک باتری از چند سلول تشکیل شده است.

برای مثال:

۱ Cell یعنی یک سلول.

۲ Cells یعنی دو سلول.

اگر دو سلول به صورت سری قرار گرفته باشند، ولتاژ نامی پک تقریباً دو برابر ولتاژ نامی یک سلول خواهد بود.

حداکثر ولتاژ شارژ چیست؟

این مشخصه نشان می‌دهد باتری در فرآیند شارژ تا چه ولتاژی می‌تواند بالا برود.

برای بسیاری از سلول‌های لیتیوم یونی متداول:

ولتاژ نامی: حدود ۳.۶ تا ۳.۷V

و:

حداکثر ولتاژ شارژ: معمولاً ۴.۲V

است. البته همه باتری‌های لیتیومی از یک ولتاژ شارژ یکسان استفاده نمی‌کنند و برخی انواع خاص مشخصات متفاوتی دارند. بنابراین مقدار درج‌شده روی باتری و مشخصات سازنده باید ملاک قرار گیرد.

برای یک پک دو سلولی سری از سلول‌های ۴.۲V، حداکثر ولتاژ شارژ پک معمولاً:

۸.۴V

خواهد بود.

کانکتور باتری چیست؟

کانکتور رابط بین باتری و مدار دستگاه است.

کانکتورها می‌توانند به شکل‌های مختلفی وجود داشته باشند؛ از جمله:

• فیش
• کانکتور چندپین
• ترمینال تماسی
• اتصال سیم‌دار

تعداد پین، اندازه، شکل و ترتیب پایه‌ها در سازگاری باتری اهمیت دارند.

مدل یا کد باتری چیست؟

برخی باتری‌ها دارای یک کد یا مدل اختصاصی هستند.

برای مثال ممکن است روی باتری عبارتی مانند:

S۹۱۰

یا:

ME۳۱

درج شده باشد.

این کد می‌تواند برای شناسایی باتری و تطبیق آن با دستگاه مورد استفاده قرار گیرد.

یک مثال واقعی از خواندن مشخصات باتری کارتخوان

فرض کنیم روی یک باتری نوشته شده باشد:

۱۳Wh (DC ۷.۲V ۱۸۰۰mAh)

از این اطلاعات می‌توان متوجه شد که باتری یک پک با ولتاژ نامی حدود ۷.۲ ولت و ظرفیت ۱۸۰۰mAh است.

محاسبه انرژی:

۷.۲ × ۱.۸ = ۱۲.۹۶Wh

که با گرد کردن به ۱۳Wh می‌رسد.

بنابراین نوشته روی باتری از نظر محاسباتی با یکدیگر سازگار است.

---

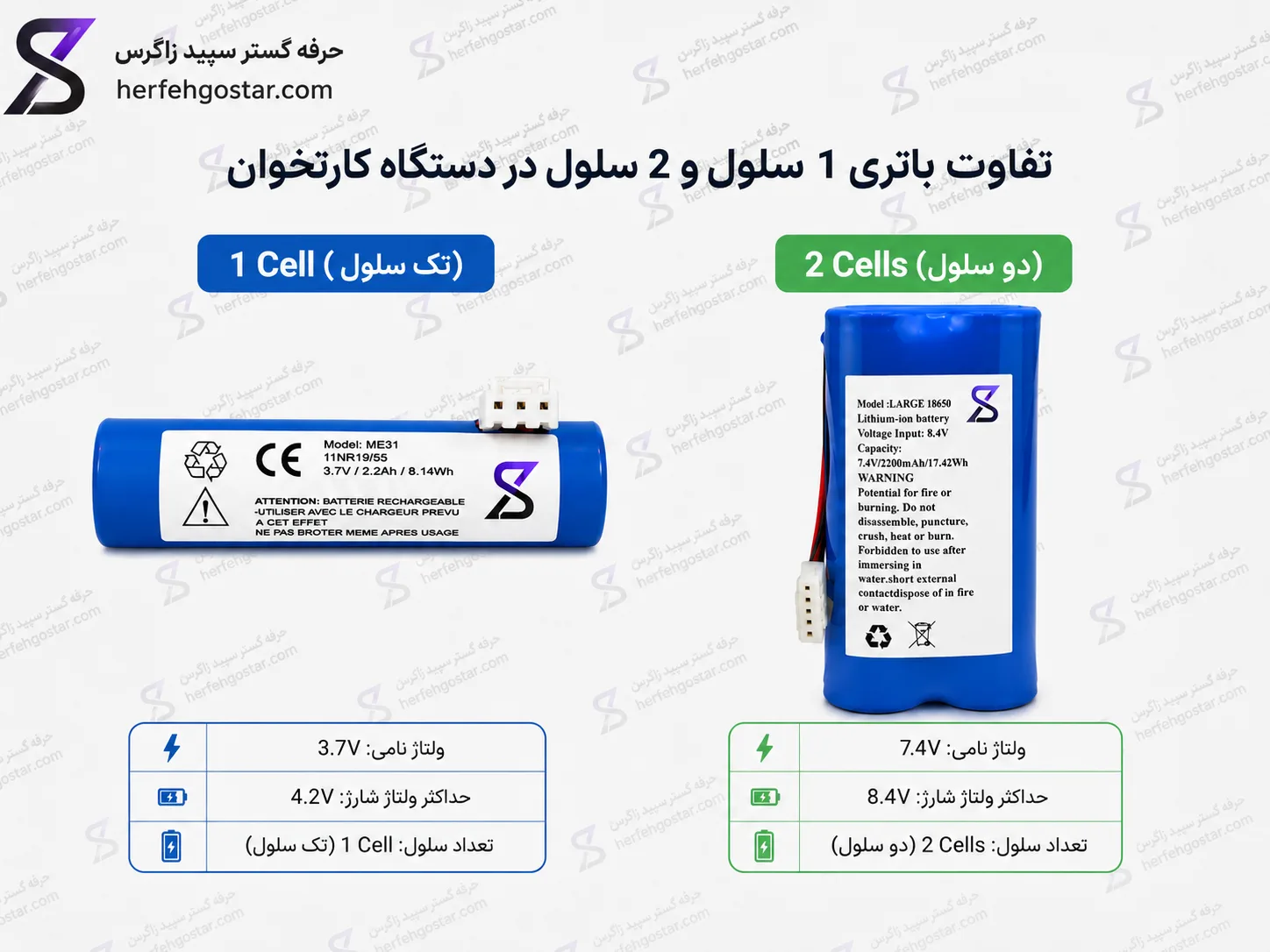

۴. تفاوت باتری یک‌سلولی و دو‌سلولی در کارتخوان

باتری یک‌سلولی چیست؟

باتری یک‌سلولی از یک سلول لیتیومی تشکیل شده و ولتاژ نامی آن در باتری‌های لیتیوم یونی متداول معمولاً حدود ۳.۶ تا ۳.۷V است.

برای سلول‌های متداولی که حداکثر ولتاژ شارژ آنها ۴.۲V است، ولتاژ شارژ کامل به حدود ۴.۲V می‌رسد.

برای مثال:

۳.۷V / ۲۲۰۰mAh / ۸.۱۴Wh

یک باتری یک‌سلولی متداول محسوب می‌شود.

باتری دو‌سلولی چیست؟

در یک پک دو سلولی سری، دو سلول در مسیر سری قرار می‌گیرند.

در نتیجه ولتاژ نامی پک تقریباً:

۷.۲ تا ۷.۴V

خواهد بود.

اگر هر سلول حداکثر تا ۴.۲V شارژ شود، حداکثر ولتاژ شارژ پک:

۸.۴V

خواهد بود.

آیا با دو برابر شدن سلول‌ها، ظرفیت mAh هم دو برابر می‌شود؟

خیر.

در اتصال سری، ولتاژ افزایش پیدا می‌کند اما ظرفیت Ah تقریباً برابر ظرفیت یک سلول باقی می‌ماند.

برای مثال، دو سلول ۳.۷V و ۲۰۰۰mAh که به صورت سری قرار گرفته‌اند، یک پک حدود:

۷.۴V و ۲۰۰۰mAh

تشکیل می‌دهند.

در این حالت انرژی کل تقریباً:

۱۴.۸Wh

است.

مقایسه باتری یک‌سلولی و دو‌سلولی

چرا کارتخوان‌ها از باتری‌های با ولتاژ متفاوت استفاده می‌کنند؟

مدار داخلی هر کارتخوان برای محدوده ولتاژ مشخصی طراحی شده است.

به همین دلیل ممکن است یک مدل کارتخوان از باتری حدود ۳.۷ ولتی و مدل دیگری از باتری حدود ۷.۴ ولتی استفاده کند.

این تفاوت به طراحی مدار تغذیه، معماری دستگاه و نیازهای الکتریکی آن مربوط است.

آیا می‌توان باتری یک‌سلولی را با دو‌سلولی جایگزین کرد؟

خیر، صرفاً بر اساس ظرفیت نمی‌توان چنین کاری انجام داد.

اگر دستگاه برای باتری حدود ۳.۷ ولتی طراحی شده باشد، استفاده از پک حدود ۷.۴ ولتی می‌تواند باعث اعمال ولتاژ نامناسب به مدار شود.

همین موضوع در جهت عکس نیز صدق می‌کند.

---

۵. آیا باتری با ظرفیت بالاتر همیشه بهتر است؟

ظرفیت باتری چه چیزی را نشان می‌دهد؟

ظرفیت باتری با واحد mAh بیان می‌شود و نشان‌دهنده مقدار بار الکتریکی قابل ذخیره در شرایط مشخص است.

به طور کلی ظرفیت بالاتر می‌تواند به معنای زمان کارکرد بیشتر باشد، اما این موضوع به ولتاژ، مصرف دستگاه و شرایط استفاده نیز وابسته است.

تفاوت mAh و Wh در باتری کارتخوان

mAh به تنهایی برای مقایسه باتری‌هایی با ولتاژ متفاوت کافی نیست.

برای مقایسه انرژی ذخیره‌شده بهتر است Wh نیز در نظر گرفته شود.

مثلاً:

۳.۷V × ۲۲۰۰mAh = ۸.۱۴Wh

در حالی که:

۷.۴V × ۲۰۰۰mAh = ۱۴.۸Wh

بنابراین نمی‌توان فقط با مقایسه عدد ۲۲۰۰ و ۲۰۰۰ درباره انرژی دو باتری قضاوت کرد.

آیا می‌توان باتری ۳۰۰۰mAh را جایگزین ۲۲۰۰mAh کرد؟

لزوماً خیر.

اگر باتری ۳۰۰۰mAh از نظر ولتاژ، تعداد سلول، مدار محافظ، ابعاد، کانکتور و سیستم شارژ با دستگاه سازگار نباشد، ظرفیت بیشتر هیچ مزیتی ایجاد نمی‌کند.

چرا افزایش ظرفیت ممکن است باعث مشکل شود؟

باتری با ظرفیت بالاتر ممکن است:

• ابعاد بزرگ‌تری داشته باشد.
• وزن بیشتری داشته باشد.
• ساختار متفاوتی داشته باشد.
• مدار محافظ متفاوتی داشته باشد.
• با سیستم شارژ دستگاه هماهنگ نباشد.

بنابراین «بزرگ‌تر بودن ظرفیت» به معنی «بهتر بودن برای دستگاه» نیست.

ظرفیت بیشتر چه تأثیری بر زمان کارکرد کارتخوان دارد؟

اگر دو باتری از نظر ولتاژ، فناوری، شرایط کاری و سایر مشخصات مشابه باشند، باتری با ظرفیت بالاتر معمولاً می‌تواند مدت بیشتری انرژی مورد نیاز دستگاه را تأمین کند.

اما مصرف واقعی کارتخوان به عواملی مانند:

• شدت استفاده
• ارتباطات شبکه
• روشنایی نمایشگر
• استفاده از چاپگر
• وضعیت باتری
• دمای محیط

نیز وابسته است.

هنگام انتخاب باتری جایگزین، چه چیزی مهم‌تر از ظرفیت است؟

سازگاری کامل با دستگاه.

باتری مناسب باید ابتدا از نظر ولتاژ، تعداد سلول، ساختار، کانکتور، ابعاد و سیستم شارژ با دستگاه سازگار باشد و سپس ظرفیت آن بررسی شود.

---

۶. چرا نمی‌توان هر باتری‌ای را جایگزین باتری کارتخوان کرد؟

سازگاری ولتاژ باتری

ولتاژ باید با طراحی مدار دستگاه سازگار باشد.

باتری حدود ۳.۷V را نمی‌توان صرفاً به دلیل داشتن ظرفیت مشابه، جایگزین باتری حدود ۷.۴V کرد.

اهمیت تعداد سلول

تعداد سلول روی ساختار ولتاژ باتری تأثیر مستقیم دارد.

باتری یک‌سلولی و دو‌سلولی سری از نظر ولتاژ و نحوه شارژ متفاوت هستند.

ظرفیت مناسب باتری

ظرفیت باید با مشخصات مورد نیاز دستگاه هماهنگ باشد.

ظرفیت بیشتر به تنهایی دلیل مناسبی برای انتخاب باتری نیست.

چرا کانکتور یکسان به معنی سازگاری نیست؟

دو باتری ممکن است هر دو کانکتور ۳ پین داشته باشند، اما از نظر:

• اندازه
• ترتیب پایه‌ها
• قطب‌بندی
• عملکرد پایه‌ها

با یکدیگر متفاوت باشند.

بنابراین «۳ پین بودن» به تنهایی کافی نیست.

اهمیت ابعاد باتری

باتری باید از نظر طول، عرض و ضخامت در فضای داخلی دستگاه قرار بگیرد.

مدار محافظ و سازگاری آن

مدار محافظ باید با ساختار پک و سلول‌های آن سازگار باشد.

استفاده از باتری با مدار نامناسب می‌تواند باعث عملکرد نادرست یا مشکلات ایمنی شود.

اهمیت حداکثر ولتاژ شارژ

سیستم شارژ دستگاه باید با حداکثر ولتاژ شارژ باتری مطابقت داشته باشد.

برای یک سلول لیتیوم یونی متداول:

حداکثر شارژ معمولاً ۴.۲V

و برای دو سلول سری از همین نوع:

حداکثر شارژ معمولاً ۸.۴V

است. اما مقدار واقعی باید بر اساس مشخصات همان باتری تعیین شود.

آیا نوع باتری Li-ion و Li-Po در جایگزینی مهم است؟

بله، اما صرفاً نام فناوری تعیین‌کننده نیست.

اگر باتری جدید از ساختار یا فناوری متفاوتی استفاده می‌کند، باید تمام مشخصات آن با طراحی دستگاه و سیستم شارژ سازگار باشد.

یک مثال واقعی از انتخاب باتری سازگار

فرض کنید یک کارتخوان به باتری:

۳.۷V / ۲۲۰۰mAh / ۱ Cell / ۴.۲V

نیاز دارد.

باتری جدیدی که مشخصات:

۷.۴V / ۲۲۰۰mAh / ۲ Cells / ۸.۴V

دارد، به دلیل ظرفیت یکسان، جایگزین مناسبی محسوب نمی‌شود.

---

۷. کانکتور باتری کارتخوان چیست و چرا اهمیت دارد؟

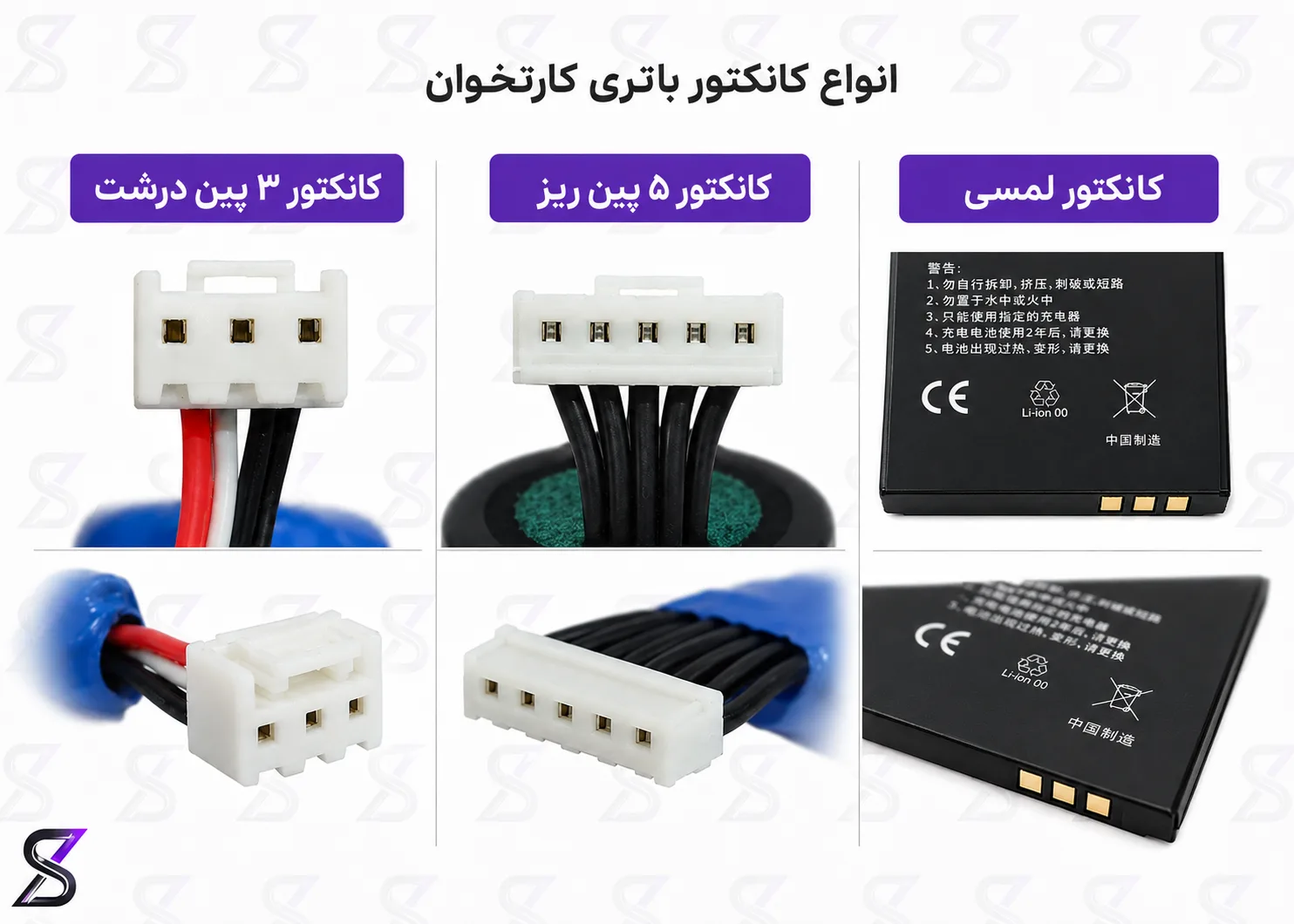

انواع کانکتور باتری کارتخوان

باتری‌های کارتخوان می‌توانند از انواع مختلف اتصال استفاده کنند، مانند:

• کانکتور ۳ پین
• کانکتور ۵ پین
• کانکتورهای ریز و درشت
• ترمینال‌های تماسی

پین‌های کانکتور چه کاری انجام می‌دهند؟

در ساده‌ترین حالت، باتری به اتصال مثبت و منفی نیاز دارد.

اما در کانکتورهای چندپین، پایه اضافی ممکن است بسته به طراحی برای مواردی مانند تشخیص باتری، سنجش دما یا ارتباط با مدار مدیریت باتری استفاده شود.

بنابراین نمی‌توان صرفاً از روی تعداد پین‌ها وظیفه دقیق هر پایه را مشخص کرد.

چرا دو باتری ۳ پین الزاماً قابل جایگزینی نیستند؟

ممکن است دو باتری هر دو ۳ پین باشند، اما ترتیب پایه‌های آنها متفاوت باشد.

حتی اگر کانکتور از نظر ظاهری شبیه باشد، تفاوت در ترتیب پایه‌ها می‌تواند باعث ایجاد مشکل شود.

کانکتور تماسی در بعضی کارتخوان‌ها

در برخی باتری‌ها به جای فیش سیم‌دار از ترمینال‌های فلزی تماسی استفاده می‌شود.

برای مثال ممکن است روی باتری:

ترمینال تماسی ۳ پد

وجود داشته باشد.

در این نوع طراحی، محل پدها و فاصله بین آنها نیز اهمیت دارد.

تفاوت فیش، سوکت و کانکتور

در بازار این اصطلاحات گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی «کانکتور» مفهوم گسترده‌تری دارد.

برای تشخیص باتری مناسب، شکل، تعداد پین، اندازه و ترتیب پایه‌ها اهمیت بیشتری از نام مورد استفاده دارد.

قطب‌بندی کانکتور باتری

باتری دارای قطب مثبت و منفی است و اتصال باید مطابق طراحی دستگاه انجام شود.

اتصال اشتباه می‌تواند باعث آسیب به مدار الکترونیکی شود.

آیا می‌توان کانکتور باتری را تعویض کرد؟

از نظر فنی ممکن است در برخی شرایط امکان تغییر کانکتور وجود داشته باشد، اما انجام آن بدون شناخت دقیق قطب‌بندی و عملکرد پایه‌ها توصیه نمی‌شود.

باتری‌های لیتیومی در صورت اتصال کوتاه یا سیم‌کشی اشتباه می‌توانند خطرناک شوند.

هنگام خرید باتری به چه مشخصات کانکتور توجه کنیم؟

به این موارد توجه کنید:

تعداد پین + شکل + اندازه + ترتیب پایه‌ها + نوع اتصال

برای مثال:

۳ پین – درشت

با:

۳ پین – ریز

یکسان نیست.

---

۸. مدار محافظ باتری کارتخوان (PCM و BMS) چیست؟

PCM چیست؟

PCM مخفف Protection Circuit Module است و به مدار حفاظت باتری اشاره دارد.

وظیفه چنین مدارهایی می‌تواند حفاظت از پک در برابر شرایطی مانند:

• شارژ بیش از حد
• تخلیه بیش از حد
• جریان بیش از حد
• اتصال کوتاه

باشد.

BMS چیست؟

BMS مخفف Battery Management System است و مفهوم گسترده‌تری دارد.

یک سیستم مدیریت باتری می‌تواند علاوه بر حفاظت، وظایفی مانند:

• پایش ولتاژ سلول‌ها
• اندازه‌گیری جریان
• پایش دما
• مدیریت شارژ و تخلیه
• بالانس سلول‌ها
• تخمین وضعیت باتری

را انجام دهد. طراحی‌های BMS می‌توانند بسته به تعداد سلول و کاربرد بسیار متفاوت باشند.

آیا PCM و BMS یکی هستند؟

خیر، این دو اصطلاح دقیقاً مترادف نیستند.

PCM معمولاً به مدار حفاظت اشاره دارد، در حالی که BMS می‌تواند مجموعه گسترده‌تری از قابلیت‌های پایش، مدیریت و حفاظت باتری را شامل شود.

در بازار ممکن است این دو اصطلاح گاهی به جای یکدیگر استفاده شوند، اما از نظر فنی بهتر است بین آنها تفاوت قائل شویم.

محافظت در برابر شارژ بیش از حد

باتری‌های لیتیومی باید در محدوده ولتاژ مشخصی شارژ شوند.

برای بسیاری از سلول‌های لیتیوم یونی متداول، این مقدار ۴.۲V به ازای هر سلول است؛ اما انواع خاص باتری می‌توانند ولتاژ شارژ متفاوتی داشته باشند.

محافظت در برابر تخلیه بیش از حد

تخلیه بیش از حد می‌تواند به سلول آسیب بزند.

مدار حفاظت می‌تواند در صورت رسیدن ولتاژ به محدوده بحرانی، مسیر تخلیه را قطع کند.

محافظت در برابر اتصال کوتاه و جریان بیش از حد

در صورت اتصال کوتاه، جریان بسیار زیادی ممکن است از باتری عبور کند.

مدار حفاظت می‌تواند در شرایط مشخص جریان را قطع کند تا احتمال آسیب کاهش پیدا کند.

مدار محافظ در باتری‌های دو‌سلولی

در پک‌های چندسلولی، وضعیت سلول‌ها اهمیت بیشتری پیدا می‌کند.

برای مثال در یک پک دو سلولی سری، اختلاف زیاد بین وضعیت سلول‌ها می‌تواند روی عملکرد و فرآیند شارژ پک تأثیر بگذارد.

بسته به طراحی، ممکن است از مدارهای مدیریت یا بالانس سلول نیز استفاده شود. برخی مدارهای مدیریت باتری تجاری برای پک‌های یک تا چند سلولی، پایش سلول و حفاظت در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد و اتصال کوتاه را فراهم می‌کنند.

آیا هر باتری کارتخوان BMS دارد؟

خیر، نباید وجود BMS کامل را در تمام باتری‌ها فرض کرد.

ممکن است یک پک دارای مدار حفاظت ساده باشد و پک دیگری دارای مدار مدیریت باتری با قابلیت‌های بیشتر باشد.

برای تشخیص دقیق، باید ساختار و مدار همان پک بررسی شود.

آیا مدار محافظ جایگزین شارژر مناسب است؟

خیر.

وجود مدار محافظ به معنی سازگاری با هر شارژر یا منبع تغذیه‌ای نیست.

باتری باید توسط سیستم شارژ مناسب همان باتری و دستگاه شارژ شود.

تفاوت مدار محافظ و مدار شارژ

مدار شارژ فرآیند شارژ را کنترل می‌کند.

مدار محافظ از باتری در برابر شرایط خارج از محدوده مجاز محافظت می‌کند.

در بعضی طراحی‌ها این عملکردها ممکن است در بخش‌های مختلف سیستم قرار داشته باشند و در برخی محصولات نیز با یکدیگر یکپارچه شوند.

---

۹. چرا باتری کارتخوان خراب یا ضعیف می‌شود؟

تأثیر چرخه‌های شارژ و تخلیه

باتری‌های لیتیومی با گذشت زمان و افزایش چرخه‌های شارژ و تخلیه، به تدریج بخشی از ظرفیت خود را از دست می‌دهند.

میزان افت ظرفیت به نوع سلول، عمق تخلیه، دما، نرخ شارژ و سایر شرایط استفاده وابسته است.

تأثیر گرمای زیاد بر عمر باتری

دمای بالا یکی از عوامل مهم در فرسایش باتری‌های لیتیومی است.

قرار گرفتن کارتخوان در محیط بسیار گرم، زیر نور مستقیم خورشید یا داخل خودروی بسیار گرم می‌تواند روند فرسودگی باتری را افزایش دهد.

تخلیه عمیق و نگهداری نامناسب

تخلیه مکرر باتری تا سطح بسیار پایین و باقی ماندن طولانی‌مدت باتری در وضعیت کاملاً خالی می‌تواند روی عمر آن تأثیر منفی داشته باشد.

تأثیر استفاده از باتری نامناسب

باتری با ولتاژ، تعداد سلول، کانکتور یا مدار محافظ نامناسب می‌تواند باعث عملکرد نادرست دستگاه شود.

تأثیر کیفیت سلول و ساخت باتری

دو باتری با ظرفیت درج‌شده یکسان، لزوماً عملکرد و طول عمر یکسانی ندارند.

کیفیت سلول، طراحی پک، مدار محافظ، اتصالات و کنترل کیفیت تولید روی عملکرد واقعی تأثیر دارند.

عمر مفید باتری کارتخوان چقدر است؟

نمی‌توان یک عدد ثابت برای عمر تمام باتری‌های کارتخوان تعیین کرد.

عمر واقعی به عواملی مانند:

• تعداد چرخه‌ها
• میزان استفاده
• دمای محیط
• شرایط شارژ
• نحوه نگهداری
• کیفیت سلول
• مدت زمان استفاده

وابسته است.

---

۱۰. علائم خرابی و فرسودگی باتری کارتخوان

کاهش زمان کارکرد کارتخوان

اگر دستگاهی که قبلاً مدت زیادی با یک بار شارژ کار می‌کرد، اکنون خیلی زود خاموش می‌شود، کاهش ظرفیت باتری یکی از احتمالات اصلی است.

خالی شدن سریع شارژ

کاهش سریع شارژ می‌تواند نشانه کاهش ظرفیت واقعی باتری باشد.

البته مصرف دستگاه و وضعیت مدار شارژ نیز باید بررسی شود.

خاموش شدن ناگهانی دستگاه

باتری فرسوده ممکن است هنگام نیاز دستگاه به جریان بیشتر نتواند ولتاژ لازم را به شکل پایدار تأمین کند.

در نتیجه دستگاه ممکن است خاموش یا ریست شود.

روشن نشدن کارتخوان بدون شارژر

اگر دستگاه فقط در زمان اتصال به آداپتور روشن می‌ماند، باتری باید بررسی شود.

البته کانکتور، مدار تغذیه و مدار شارژ نیز می‌توانند چنین علائمی ایجاد کنند.

افزایش غیرعادی دمای باتری

گرم شدن غیرعادی باتری، به‌خصوص همراه با کاهش عملکرد یا تغییر شکل، باید جدی گرفته شود.

بادکردگی یا تغییر شکل باتری

بادکردگی باتری یک علامت هشدار جدی است.

باتری متورم نباید سوراخ، فشرده یا باز شود و بهتر است استفاده از آن متوقف شود.

شارژ نشدن یا کامل نشدن شارژ

خرابی باتری می‌تواند باعث شارژ نشدن یا شارژ ناقص شود، اما آداپتور، کانکتور و مدار شارژ نیز باید بررسی شوند.

چه زمانی باتری کارتخوان را تعویض کنیم؟

اگر علائمی مانند:

• کاهش شدید زمان کارکرد
• تخلیه سریع
• خاموشی ناگهانی
• روشن نشدن بدون شارژر
• شارژ نشدن
• داغ شدن غیرعادی
• بادکردگی

مشاهده شود، باتری باید بررسی و در صورت تأیید خرابی تعویض شود.

نکته: هر خاموش شدن کارتخوان الزاماً به معنی خرابی باتری نیست. برای تشخیص دقیق باید باتری، شارژر، کانکتور و مدار شارژ در کنار یکدیگر بررسی شوند.

---

۱۱. چگونه باتری مناسب برای دستگاه کارتخوان انتخاب کنیم؟

مدل دقیق کارتخوان را مشخص کنید

ابتدا مدل دقیق دستگاه را مشخص کنید.

برای مثال:

PAX S۸۰، PAX S۹۰، PAX S۹۱۰، PAX S۵۸، Newland ME۳۱ و Ingenico Move/۳۵۰۰

هرکدام ممکن است باتری متفاوتی داشته باشند.

مشخصات باتری فعلی را بررسی کنید

اگر باتری اصلی در دسترس است، اطلاعات روی آن را بررسی کنید:

• مدل
• ولتاژ
• ظرفیت
• انرژی
• تعداد سلول
• حداکثر ولتاژ شارژ
• کانکتور

ولتاژ را تطبیق دهید

ولتاژ باتری جدید باید با مشخصات دستگاه سازگار باشد.

ظرفیت باتری را بررسی کنید

ظرفیت را با mAh مقایسه کنید، اما آن را تنها معیار انتخاب قرار ندهید.

تعداد سلول را بررسی کنید

یک‌سلولی و دو‌سلولی از نظر ولتاژ متفاوت هستند و باید مطابق طراحی دستگاه باشند.

کانکتور را بررسی کنید

تعداد پین، اندازه، شکل و ترتیب پایه‌ها را با باتری اصلی مقایسه کنید.

ابعاد باتری را بررسی کنید

باتری باید از نظر طول، عرض و ضخامت در فضای داخلی دستگاه قرار بگیرد.

انرژی باتری را بررسی کنید

در صورت نیاز، انرژی اسمی باتری را با رابطه زیر بررسی کنید:

Wh = V × Ah

چک‌لیست انتخاب باتری کارتخوان

---

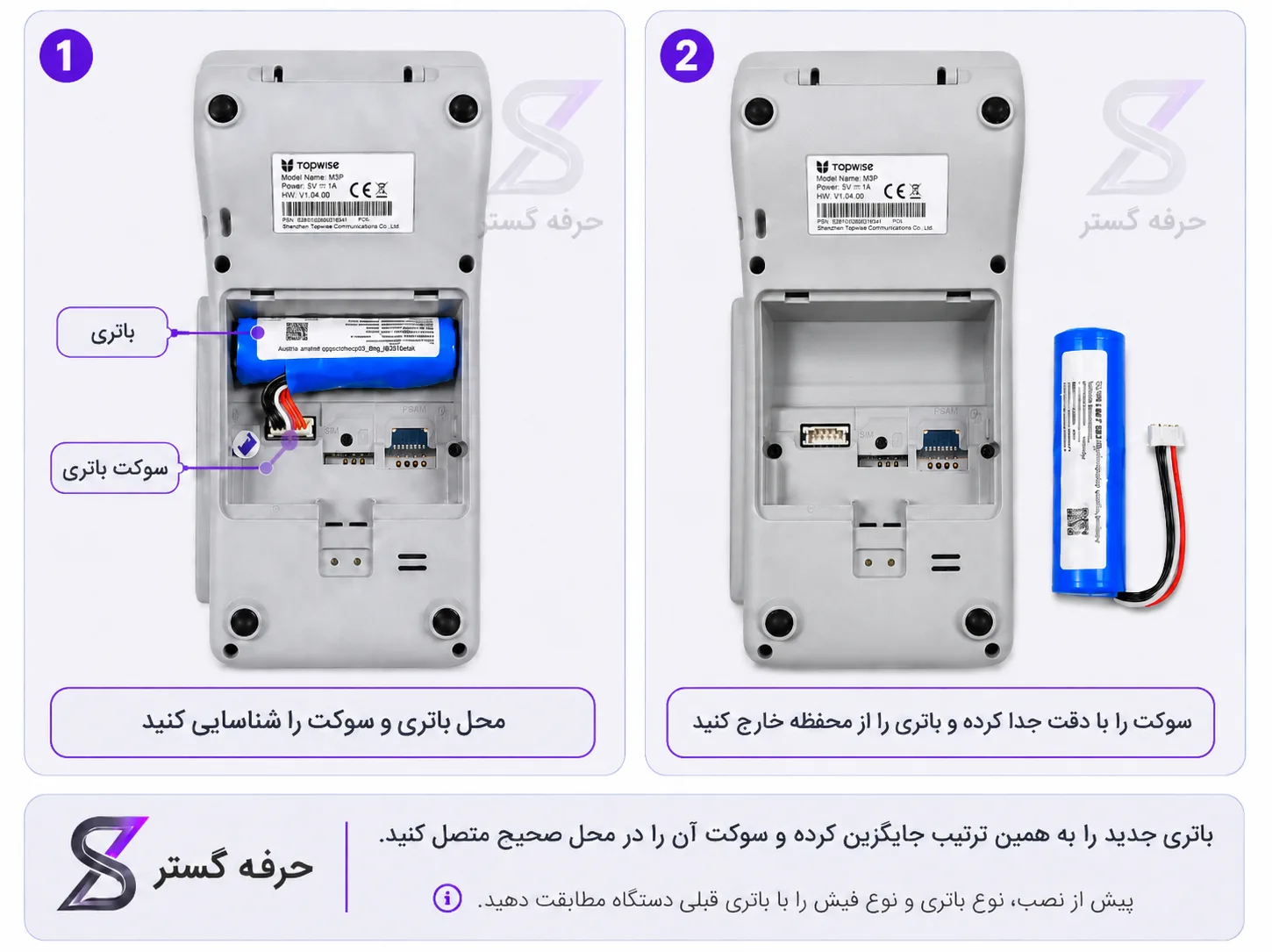

۱۲. نکات مهم هنگام تعویض باتری کارتخوان

قبل از تعویض دستگاه را خاموش کنید

قبل از خارج کردن باتری، دستگاه را خاموش و در صورت امکان از آداپتور جدا کنید.

باتری قدیمی را با فشار خارج نکنید

باتری نباید با فشار زیاد، ابزار تیز یا روش‌هایی که احتمال آسیب به سلول را ایجاد می‌کنند، خارج شود.

به سیم‌ها و کانکتور آسیب نزنید

هنگام جدا کردن کانکتور، سیم‌ها را نکشید و به محل اتصال فشار وارد نکنید.

قطب‌بندی باتری را بررسی کنید

اتصال مثبت و منفی باید مطابق طراحی دستگاه باشد.

صرفاً بر اساس رنگ سیم‌ها حدس نزنید.

باتری متورم را دوباره استفاده نکنید

باتری بادکرده یا تغییر شکل داده نباید تحت فشار، سوراخ یا باز شود.

از تغییر خودسرانه سیم‌ها و کانکتور خودداری کنید

در کانکتورهای چندپین، هر پایه لزوماً فقط مثبت یا منفی نیست.

تغییر سیم‌کشی بدون شناخت دقیق مدار می‌تواند خطرناک باشد.

عملکرد دستگاه پس از تعویض را بررسی کنید

پس از نصب باتری جدید، موارد زیر را بررسی کنید:

• • روشن شدن دستگاه
  • نمایش صحیح وضعیت باتری
  • شارژ شدن
  • عدم خاموش شدن ناگهانی
  • عدم گرم شدن غیرعادی
  • عملکرد صحیح پس از جدا کردن شارژر

---

۱۳. چگونه عمر باتری کارتخوان را افزایش دهیم؟

از گرمای شدید جلوگیری کنید

کارتخوان را برای مدت طولانی در معرض نور مستقیم خورشید، داخل خودروی بسیار گرم یا کنار منابع حرارتی قرار ندهید.

از شارژر و آداپتور مناسب استفاده کنید

شارژ باتری باید توسط سیستم شارژ و آداپتور مناسب همان دستگاه انجام شود.

وجود مدار محافظ به معنی سازگاری با هر شارژری نیست.

از باتری در برابر آسیب فیزیکی محافظت کنید

باتری نباید خم، سوراخ، له یا تحت فشار شدید قرار گیرد.

باتری را برای مدت طولانی کاملاً خالی رها نکنید

اگر دستگاه برای مدت طولانی استفاده نمی‌شود، باتری نباید برای مدت طولانی در وضعیت کاملاً تخلیه باقی بماند.

نگهداری کارتخوان در زمان عدم استفاده

کارتخوان را در محیطی خشک، خنک و دور از گرمای شدید نگهداری کنید.

در صورت عدم استفاده طولانی‌مدت، وضعیت باتری را نیز هر چند وقت یک‌بار بررسی کنید.

علائم غیرعادی باتری را جدی بگیرید

داغ شدن شدید، بادکردگی، تغییر شکل، بوی غیرعادی یا آسیب فیزیکی از علائمی هستند که نباید نادیده گرفته شوند.

---

۱۴. تفاوت باتری اصلی، سازگار و جایگزین کارتخوان

باتری اصلی یا Original چیست؟

باتری اصلی معمولاً به باتری‌ای گفته می‌شود که توسط سازنده دستگاه یا تأمین‌کننده رسمی آن برای همان مدل تولید یا تأیید شده باشد.

در زمان خرید، صرف درج عبارت Original روی بسته‌بندی به تنهایی اثبات‌کننده اصالت محصول نیست و اصالت باید بر اساس اطلاعات و منبع تأمین بررسی شود.

باتری سازگار یا Compatible چیست؟

باتری سازگار ممکن است توسط تولیدکننده دیگری ساخته شده باشد، اما برای استفاده در مدل مشخصی از کارتخوان طراحی شده باشد.

باتری Replacement یا جایگزین چیست؟

باتری جایگزین به باتری‌ای گفته می‌شود که برای جایگزینی باتری موجود در دستگاه عرضه می‌شود.

این باتری می‌تواند اصلی یا تولیدکننده دیگری باشد.

باتری استوک چیست؟

باتری استوک ممکن است قبلاً مورد استفاده قرار گرفته، مازاد انبار باشد یا از تجهیزات دیگر جمع‌آوری شده باشد.

در مورد باتری‌های لیتیومی، تاریخ تولید، شرایط نگهداری و سلامت سلول اهمیت زیادی دارد.

آیا باتری غیر اصلی همیشه بی‌کیفیت است؟

خیر.

غیراصلی بودن به تنهایی به معنی بی‌کیفیت بودن نیست.

کیفیت سلول، مدار محافظ، اتصالات، طراحی پک و کنترل کیفیت اهمیت بیشتری دارند.

هنگام خرید باتری چه چیزی مهم‌تر است؟

به جای تمرکز صرف بر عبارت‌هایی مانند «اصلی» یا «غیراصلی»، باید موارد زیر بررسی شوند:

مشخصات فنی + سازگاری + کیفیت ساخت + وضعیت باتری

---

۱۵. راهنمای نهایی خرید و تعویض باتری کارتخوان

در نهایت برای خرید یا تعویض باتری کارتخوان می‌توان یک مسیر ساده و مشخص را دنبال کرد.

مدل دقیق دستگاه را شناسایی کنید

ابتدا مدل دقیق کارتخوان را مشخص کنید.

مشخصات باتری فعلی را بخوانید

اطلاعات روی باتری قدیمی را یادداشت کنید و در صورت امکان با مشخصات فنی دستگاه تطبیق دهید.

ولتاژ و تعداد سلول را تطبیق دهید

این دو مشخصه از مهم‌ترین عوامل سازگاری هستند.

ظرفیت و انرژی را بررسی کنید

mAh و Wh را در کنار ولتاژ بررسی کنید و تنها بر اساس عدد ظرفیت تصمیم نگیرید.

کانکتور را بررسی کنید

تعداد پین، اندازه، شکل، ترتیب پایه‌ها و نوع اتصال را با باتری اصلی مقایسه کنید.

ابعاد باتری را بررسی کنید

باتری باید از نظر فیزیکی داخل دستگاه قرار بگیرد و تحت فشار نباشد.

حداکثر ولتاژ شارژ را بررسی کنید

این مقدار باید با سیستم شارژ دستگاه سازگار باشد.

وضعیت ظاهری باتری را بررسی کنید

باتری جدید نباید بادکرده، آسیب‌دیده یا دارای مشکل ظاهری باشد.

عملکرد دستگاه پس از نصب را آزمایش کنید

بعد از نصب، شارژ شدن، زمان کارکرد، وضعیت باتری و پایداری دستگاه را بررسی کنید.

چک‌لیست نهایی خرید باتری کارتخوان

---

جمع‌بندی

باتری کارتخوان یکی از قطعات مصرفی مهم دستگاه است و سلامت آن می‌تواند روی زمان کارکرد، پایداری و قابلیت استفاده از کارتخوان تأثیر مستقیم داشته باشد.

برای انتخاب باتری مناسب نباید تنها به ظرفیت یا ظاهر آن توجه کرد. مشخصاتی مانند مدل، نوع باتری، ولتاژ، تعداد سلول، ظرفیت، انرژی، حداکثر ولتاژ شارژ، کانکتور، ابعاد و مدار محافظ باید در کنار یکدیگر بررسی شوند.

همچنین کاهش زمان کارکرد، تخلیه سریع شارژ، خاموش شدن ناگهانی، شارژ نشدن و بادکردگی از جمله علائمی هستند که می‌توانند نشان‌دهنده فرسودگی یا خرابی باتری باشند.

در زمان تعویض نیز رعایت اصول ایمنی اهمیت زیادی دارد؛ به‌خصوص در مورد باتری‌های لیتیومی که در صورت آسیب فیزیکی، اتصال کوتاه یا استفاده نادرست می‌توانند خطرناک شوند.

در نهایت، بهترین باتری برای یک دستگاه کارتخوان الزاماً باتری با بیشترین ظرفیت نیست؛ بلکه باتری‌ای است که از نظر الکتریکی، فیزیکی و نوع اتصال، با همان مدل دستگاه سازگاری داشته باشد.
